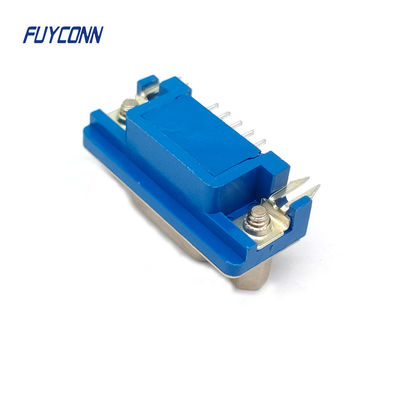

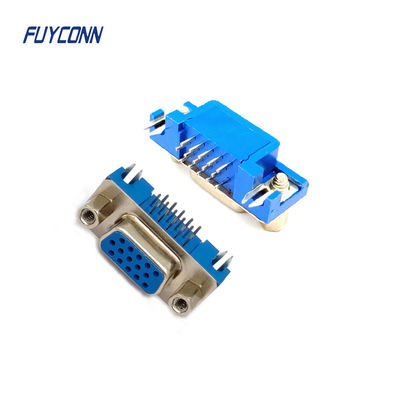

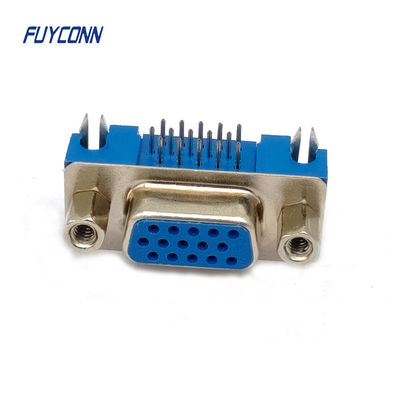

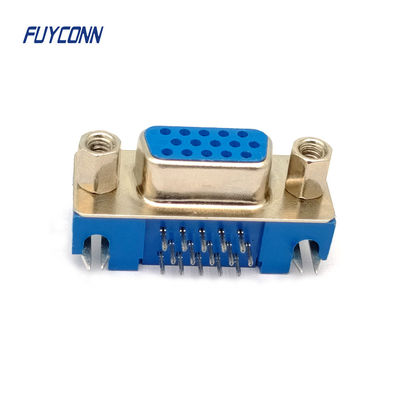

15pin wysokiej gęstości D-sub łączniki PCB pod kątem prawym kobiecy HD DB łącznik

3 rzędy 15-pinowe złącze HD D-SUB o dużej gęstości, (3,08 mm) 15-pinowe żeńskie złącze kątowe PCB D-SUB o dużej gęstości. Złącza typu D najczęściej składają się z dwóch, a czasem większej liczby równoległych rzędów połączeń. Złącza mają metalową obudowę w formacie D, która zapewnia wytrzymałość mechaniczną i ograniczone ekranowanie - metalowe osłony wtyczki i gniazda stykają się, zapewniając ekranowanie.

Złącza do montażu panelowego są zazwyczaj mocowane do panelu za pomocą nakrętek z dodatkowym gwintem, co umożliwia zabezpieczenie współpracującego złącza przed poluzowaniem. Wolne złącza mogą mieć osłony tylne zapewniające ekranowanie i można je podłączyć do ekranu kabla lub, jeśli są plastikowe, zapewniają ochronę. Zapewniono również odciążenie kabla.

Styki w popularnych typach złączy z dwoma rzędami pinów (np. 9, 15, 25 i 37-stykowe) są oddalone od siebie o około 0,108 cala (2,74 mm), a rzędy są oddalone od siebie o 0,112 cala (2,84 mm). Wyższą liczbę pinów i większą gęstość pinów można osiągnąć stosując większą liczbę rzędów pinów.

Arkusz danych
