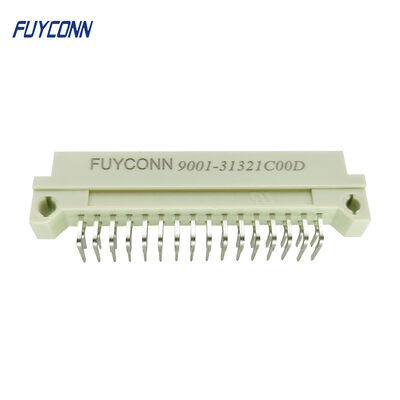

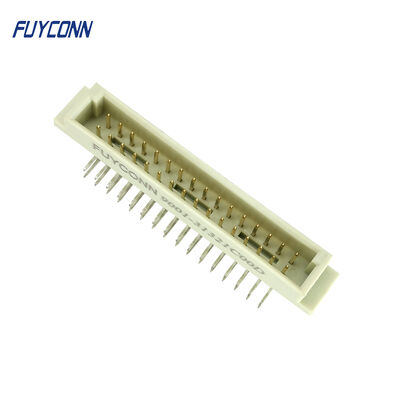

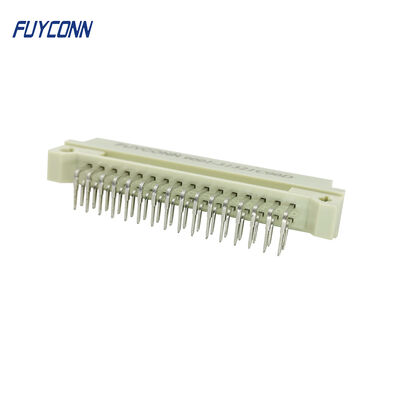

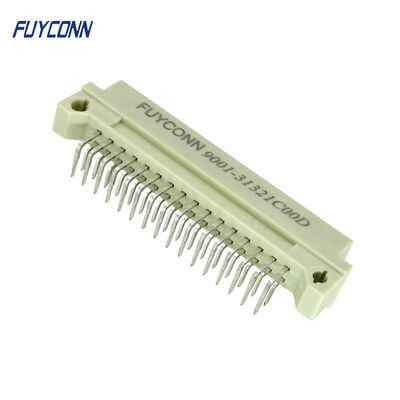

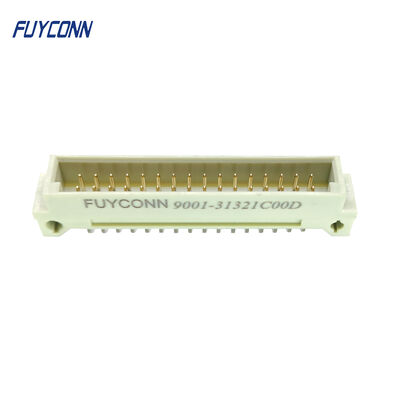

Zastąpić Harting P/N 09 22 132 2921 DIN-Signal 2B032MS-3, DIN Signal Type 2B Male Solder Angled 32-Pole

Złącze DIN41612 2B typu 2,54 mm, 2 rzędy, 32P, kątowe PCB, 2*16 32 pin męskie R/A PCB Euro 41612

DIN 41612.pdf

DIN 41612 to norma DIN dla złączy elektrycznych, szeroko stosowana w systemach elektrycznych opartych na szafach. Standaryzacja złączy jest warunkiem wstępnym dla systemów otwartych, w których użytkownicy oczekują, że komponenty od różnych dostawców będą działać razem. Najbardziej znanym zastosowaniem złączy DIN 41612 jest system VMEbus.

Złącze DIN 41612 zostało szeroko zaakceptowane jako standard dla różnych zastosowań połączeń w rynkach telekomunikacyjnych i danych na całym świecie. Najbardziej znanym zastosowaniem złączy DIN 41612 jest system VMEbus. Złącza DIN z trzema rzędami (a, b, c) styków na kwadratowej siatce 0,100" (2,54 mm) są dostępne w wersjach do lutowania lub do połączeń typu wire-wrap. Dostępne są wersje 5-pinowe, 10-pinowe, 15-pinowe, 20-pinowe, 30-pinowe, 32-pinowe, 48-pinowe i 64-pinowe.

Linia Eurocard jest dostępna w złączach typu board-to-board, wire-to-board, ribbon cable-to-board oraz złączach wysokoprądowych. Nasze złącza Eurocard wykorzystują międzynarodowo uznane zalety projektowe dwuczęściowych złączy DIN 41612 i IEC 60603-2 w wysokiej jakości konstrukcji, która zapewnia wysoką integralność sygnału (SI) i wydajność elektryczną. Dzięki szerokiemu portfolio łatwo znaleźć odpowiedni typ i styl złącza pasujący do Twojego zastosowania. Typowe systemy magistrali obejmują STE Bus, CIMBUS, FUTUREBUS, VMEBus, MULTIBUS (II), NUBUS, VXi Bus i VME 64X.
