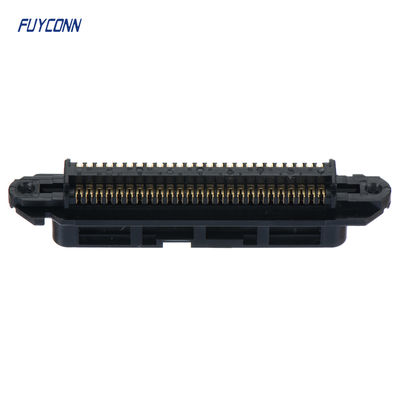

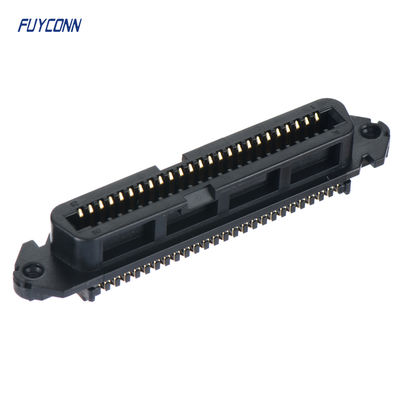

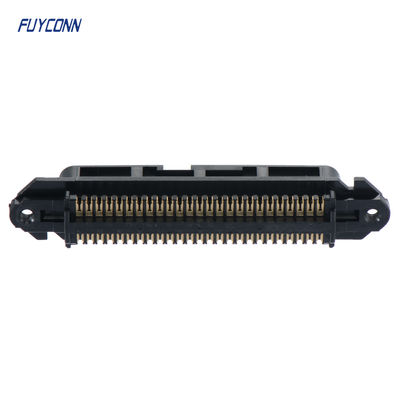

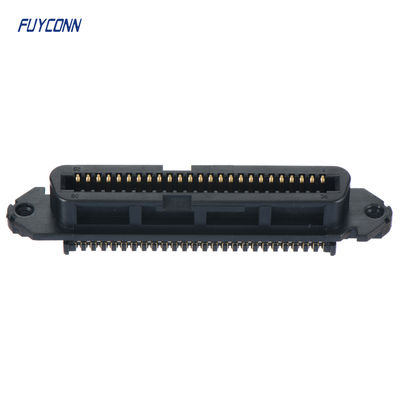

TE 229975-1 Złącze zamienne, 50 / 64 pozycyjne złącze w kształcie litery D, gniazdo, Złącza dokujące CHAMP

TE 229975-1 Złącze zamienne, 50 / 64 pozycyjne złącze w kształcie litery D, gniazdo, Złącza dokujące CHAMP
TE 229975-1 Replacement Connector, 50 / 64 Position D-Shaped Connector, Receptacle, CHAMP Docking Connectors
TE 229975-1 Złącze zamienne, 50 / 64 pozycyjne złącze w kształcie litery D, gniazdo, Złącza dokujące CHAMP TE 229975-1 Złącze zamienne, 50 / 64 pozycyjne złącze w kształcie litery D, gniazdo, Złącza dokujące CHAMP TE 229975-1 Złącze zamienne, 50 / 64 pozycyjne złącze w kształcie litery D, gniazdo, Złącza dokujące CHAMP TE 229975-1 Złącze zamienne, 50 / 64 pozycyjne złącze w kształcie litery D, gniazdo, Złącza dokujące CHAMP TE 229975-1 Złącze zamienne, 50 / 64 pozycyjne złącze w kształcie litery D, gniazdo, Złącza dokujące CHAMP TE 229975-1 Złącze zamienne, 50 / 64 pozycyjne złącze w kształcie litery D, gniazdo, Złącza dokujące CHAMP

Duży Obraz :  TE 229975-1 Złącze zamienne, 50 / 64 pozycyjne złącze w kształcie litery D, gniazdo, Złącza dokujące CHAMP

Szczegóły Produktu:
Miejsce pochodzenia: Chiny
Nazwa handlowa: FUYCONN
Orzecznictwo: UL 94-V0, ROHS-certified, ISO 9001:2008, ISO 14001:2004
Numer modelu: FUY57146
Zapłata:
Minimalne zamówienie: 1000szt
Cena: Zbywalny
Szczegóły pakowania: Taca próżniowa + karton
Czas dostawy: 7-10 dni
Zasady płatności: T/t lub paypal
Możliwość Supply: 1 milion / miesiąc
Kontakt

TE 229975-1 Złącze zamienne, 50 / 64 pozycyjne złącze w kształcie litery D, gniazdo, Złącza dokujące CHAMP

Opis
Nazwa produktu: Złącze Centronics Linia produktów: złącze mistrzowskie
Typ: centronicowe złącze IDC Styl złącza: Pojemnik
Numer terminala: 50/64 piny Płeć: Kobieta
Poziom: 2,16 mm Wymiana: TE 229975-1
Podkreślić:

50-pozycyjne złącze Centronics w kształcie litery D

,

Złącze dokujące CHAMP

,

64-pozycyjne

TE 229975-1 Złącze zamienne,  Złącze w kształcie litery D 50 / 64 pozycyjne, gniazdo, kabel-kabel / kabel-panel, złącza dokujące CHAMP

Złącza D-Sub zapewniają połączenie elektryczne w metalowej obudowie, wyprodukowanej w kształcie litery "D".Nasze złącza D-Sub to kompaktowe złącza pinowe i gniazdowe, zaprojektowane do przesyłania zasilania i sygnału w urządzeniach komunikacyjnych, szczególnie w pakietach o dużej gęstości. Złącza te są powszechnie używane do podłączania monitorów komputerowych do komputerów osobistych, a także do podłączania urządzeń peryferyjnych. Nasze złącza D-Sub mogą sprostać wymaganiom wytrzymałościowym zastosowań komercyjnych i wojskowych. Produkujemy złącza DB9 (9-pinowe złącze dsub), złącza DB15 (15-pinowe złącze dsub) i DB25 (25-pinowe złącze dsub). Nasze złącza D-Sub są produkowane jako złącza żeńskie i męskie. Nasze portfolio obejmuje złącza D-subminiaturowe (znane również jako złącza D-sub), które zostały zaprojektowane w celu zapewnienia opłacalnego rozwiązania dla tworzenia bezpiecznych, niezawodnych połączeń w obwodach o dużej gęstości w złożonych aplikacjach. Nasze standardowe złącza D-Subminiaturowe są dostępne z kwalifikacją MIL-DTL-24308. Nasze złącza D-Sub są produkowane w ramach naszych najlepszych rodzin produktów: AMP, AMPLIMITE, AMPMODU i Raychem


Parametry techniczne
TE 229975-1 Złącze zamienne, 50 / 64 pozycyjne złącze w kształcie litery D, gniazdo, Złącza dokujące CHAMP 0

Szczegółowy opis:

  • Liczba pozycji : 50 | 64

  •

  • Typ złącza i obudowy : Gniazdo

  •

  • System złącza : Kabel-kabel |

  • Kabel-panel

  •

  • Typ montażu złącza : Montaż kablowy

  • (Wolnowiszący) | Montaż panelowy

  •

  • Rozstaw osi : 2,16 mm [ .085 in ]





Cechy typu produktu

  • Typ złącza i obudowy  Gniazdo

  • System złącza  Kabel-kabel

  • Typ produktu złącza  Montaż złącza

  • Złącze i styk kończy się na  Przewód i kabel

Cechy konfiguracji

  • Liczba pozycji  50 | 64

  • Liczba rzędów  2

  • Kompatybilny z typem przewodu i kabla  Przewód dyskretny | Kabel taśmowy | Kabel okrągły

Cechy obudowy

  • Podstawowy kolor produktu  Czarny

  • Rozstaw osi kabla taśmowego  2,16 mm [ .85 in ]

  • Materiał osłony  Termoplast

  • Profil złącza  Niski | Standardowy

Cechy styku

  • Grubość materiału powłoki obszaru styku (µin) Błysk Glad

  • Materiał podkładu styku  Pallad-nikiel

  • Materiał powłoki obszaru styku  Złoto (Au) | Błysk złota

  • Materiał podstawy styku  Stop miedzi | Brąz fosforowy

  • Grubość materiału powłoki obszaru styku  .76 µm [ 30 µin ]

  • Materiał powłoki obszaru zakończenia styku przewodu  Błysk złota

  • Prąd znamionowy styku (maks.) (A) 1 | 3.5

  • Opcje styku  Zainstalowany

Cechy zakończenia

  • Metoda zakończenia do przewodu i kabla  Wypieranie izolacji (IDC)

Mocowanie mechaniczne

  • Utrzymanie połączenia  Z

  • Rozmiar gwintu  4-40 UNC 2B | M3

  • Typ utrzymania połączenia  Śruby blokujące

  • Typ montażu złącza  Montaż kablowy (wolnowiszący)

Cechy obudowy

  • Materiał obudowy  Polytlenek fenylenu | Polytlenek fenylenu | Termoplast

  • Rozstaw osi  2,16 mm [ .085 in ]

Wymiary

  • Rozmiar drutu stałego (mm²) .05 – .13 | .13 – .32

  • Kompatybilna średnica izolacji (maks.) (mm) 1.14 | 1.15

  • Kompatybilna średnica izolacji (maks.) (in) .045

  • Rozmiar drutu stałego (AWG) 26 – 24 | 30 – 26

  • Rozmiar drutu linkowego (AWG) 24 | 26 | 27 | 28

  • Rozmiar drutu linkowego (mm²) .08 | .09 | .1 | .14 | .33

  • Rozmiar drutu (AWG) 24 | 26 | 26 – 24 | 27 | 28 | 30 – 26

Warunki użytkowania

  • Zakres temperatur pracy (°C) -55 – 105 | -40 – 75

  • Zakres temperatur pracy (°F) -67 – 221 | -40 – 167

Eksploatacja/Zastosowanie

  • Ekranowany  Nie

  • Zastosowanie obwodu  Sygnał





Cechy typu produktu

  • Typ złącza i obudowy  Wtyk

  • System złącza  Kabel-kabel

  • Typ produktu złącza  Montaż złącza

  • Złącze i styk kończy się na  Przewód i kabel

Cechy konfiguracji

  • Liczba pozycji  14 | 24 | 36 | 50 | 64

  • Liczba rzędów  2

  • Kompatybilny z typem przewodu i kabla  Przewód dyskretny | Kabel taśmowy | Kabel okrągły

Cechy obudowy

  • Podstawowy kolor produktu  Czarny

  • Rozstaw osi kabla taśmowego  1,27 mm [ .05 in ]

  • Materiał osłony  Termoplast

  • Profil złącza  Niski | Standardowy

Cechy styku

  • Grubość materiału powłoki obszaru styku (µin) 30

  • Materiał podkładu styku  Pallad-nikiel

  • Materiał powłoki obszaru styku  Złoto (Au) | Błysk złota

  • Materiał podstawy styku  Stop miedzi | Brąz fosforowy

  • Grubość materiału powłoki obszaru styku  .76 µm [ 30 µin ]

  • Materiał powłoki obszaru zakończenia styku przewodu  Błysk złota

  • Prąd znamionowy styku (maks.) (A) 1 | 3.5

  • Opcje styku  Zainstalowany

Cechy zakończenia

  • Metoda zakończenia do przewodu i kabla  Wypieranie izolacji (IDC)

Mocowanie mechaniczne

  • Utrzymanie połączenia  Z

  • Rozmiar gwintu  4-40 UNC 2B | M3

  • Typ utrzymania połączenia  Śruby blokujące

  • Typ montażu złącza  Montaż kablowy (wolnowiszący)

Cechy obudowy

  • Materiał obudowy  Polytlenek fenylenu | Polytlenek fenylenu | Termoplast

  • Rozstaw osi  2,16 mm [ .085 in ]

Wymiary

  • Rozmiar drutu stałego (mm²) .05 – .13 | .13 – .32

  • Kompatybilna średnica izolacji (maks.) (mm) 1.14 | 1.15

  • Kompatybilna średnica izolacji (maks.) (in) .045

  • Rozmiar drutu stałego (AWG) 26 – 24 | 30 – 26

  • Rozmiar drutu linkowego (AWG) 24 | 26 | 27 | 28

  • Rozmiar drutu linkowego (mm²) .08 | .09 | .1 | .14 | .33

  • Rozmiar drutu (AWG) 24 | 26 | 26 – 24 | 27 | 28 | 30 – 26

Warunki użytkowania

  • Zakres temperatur pracy (°C) -55 – 105 | -40 – 75

  • Zakres temperatur pracy (°F) -67 – 221 | -40 – 167

Eksploatacja/Zastosowanie

  • Ekranowany  Nie

  • Zastosowanie obwodu  Sygnał
